【導讀】薄膜電阻（Thin Film Resistor）通過物理/化學氣相沉積（PVD/CVD）工藝，在陶瓷基板（Al?O?或AlN）表面形成納米級（50-250nm）金屬或合金薄膜（如NiCr、TaN）。

一、薄膜電阻技術原理與核心優勢

1.1 技術原理

薄膜電阻（Thin Film Resistor）通過物理/化學氣相沉積（PVD/CVD）工藝，在陶瓷基板（Al?O?或AlN）表面形成納米級（50-250nm）金屬或合金薄膜（如NiCr、TaN）。其核心工藝鏈包含：

• 基板預處理：表面粗糙度Ra<0.05μm（SEMI標準）

• 薄膜沉積：磁控濺射工藝實現±3%厚度均勻性

• 激光修調：Nd:YAG激光刻蝕，精度±0.5μm（MIL-STD-883標準）

• 鈍化封裝：SiO?/Si?N?保護層，耐濕性達85℃/85%RH 1000h

電阻值計算公式：

其中ρ為材料電阻率，L/W為有效長寬比，t為膜厚（數據來源：Vishay技術白皮書2024）。

二、性能優勢與場景適配性

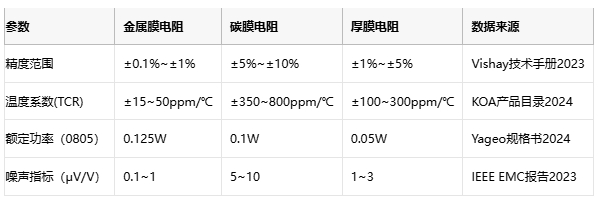

2.1 性能對比矩陣

2.2 核心應用場景

1. 醫療電子

• 核磁共振梯度放大器：匹配精度±0.005%，TCR<±10ppm/℃

• 植入式設備：生物兼容性封裝，通過ISO 10993認證

2. 航空航天

• 星載計算機：耐輻射>100krad（ESA標準ESCC 4001）

• 航空慣導系統：振動耐受>50g（MIL-STD-810H）

3. 汽車電子

• 電池管理芯片：AEC-Q200 Grade 0（-55℃~175℃）

• 激光雷達接收電路：噪聲<0.2μV/V

4. 工業控制

• PLC模擬模塊：0.01%/年的長期穩定性

• 伺服驅動器：脈沖功率耐受100倍額定值

三、成本模型與選型策略

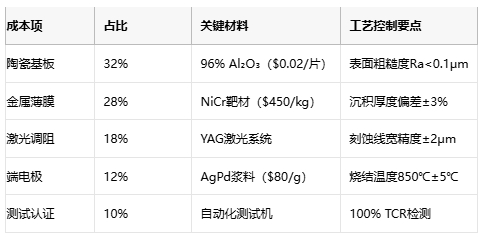

3.1 成本結構拆解（以0402封裝1kΩ±0.1%為例）

3.2 選型核心法則

1. 參數匹配

• 高精度ADC電路：選擇TCR<±10ppm/℃的NiCr材料

• 高頻射頻前端：優先叉指結構（分布電感<1nH）

2. 可靠性驗證

• 汽車電子：需通過AEC-Q200 Grade 1（3000次溫度循環）

• 工業級：符合IEC 60115-8濕熱測試標準

3. 封裝適配

• 01005微型封裝：可穿戴設備優選（尺寸0.4×0.2mm）

• 2512功率封裝：耐受功率提升至0.5W（基板熱導率>24W/mK）

四、國際/國內頭部原廠對比

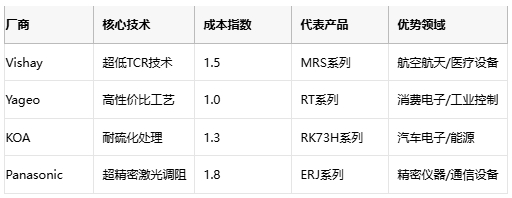

4.1 國際廠商技術布局

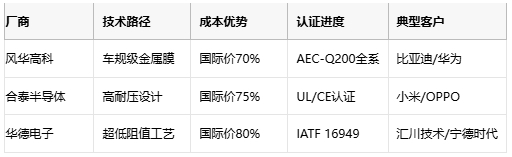

4.2 國內廠商突破路徑

4.3 成本-性能矩陣

五、技術趨勢與產業展望

1. 材料創新

• 石墨烯復合薄膜：實驗室階段TCR<±2ppm/℃（Nature Materials 2023）

• 非晶金屬玻璃：耐脈沖能力提升至1000倍額定功率

2. 工藝革命

• 原子層沉積（ALD）：膜厚控制精度±0.3nm

• 3D異構集成：電阻-電容-電感一體化器件

3. 智能化升級

• 數字可編程電阻：支持I2C/SPI接口，分辨率16bit

• 自感知電阻：內置溫度/應力傳感器

4. 綠色制造

• 無鉛化工藝：符合RoHS 3.0修訂版

• 再生氧化鋁基板：碳排放降低40%（ISO 14064認證）
