電磁兼容與 EMI抑制器件技術

發布時間:2011-12-23 來源:哈爾濱工業大學深圳研究生院

中心議題:

  • 電磁兼容新進展
  • 無源EMI濾波器性能改善設計
  • EMI濾波器小型化設計技術

相關閱讀:
跟名家學電磁兼容——標準、設計、故障分析
http://m.anotherwordforlearning.com/art/artinfo/id/80014786

開關電源三高一低的發展趨勢,使EMI濾波器面臨著持續改進壓力!本文介紹EMI濾波器的常見問題、發展趨勢及改善EMI濾波器性能的辦法;從濾波器L/C器件性能影響因素、L磁飽和/頻率的影響、 LC溫度的影響、濾波器L/C器件雜散耦合的影響、寄生參數/耦合的抑制五大方面分析無源EMI濾波器高頻性能的改善方案;并介紹了平面集成設計(電磁集成;電容、電感集成)及混合集成設計兩大EMI濾波器小型化設計技術。

一、電磁兼容新進展

開關電源三高一低的發展趨勢,EMI濾波器面臨著持續改進壓力!
          一、電磁兼容新進展
EMI濾波器應達到高衰減性能、小體積、低成本。

EMI濾波器的常見問題:

  • 低頻傳導發射高
  • 高頻傳導/輻射發射高
  • 體積大

影響EMI濾波器性能/體積的因素:

  • L、C最小否? 從主電路結構、控制及頻率方面來看LC對濾波器的性能影響
  • 拓?fù)鋬?yōu)化否?拓?fù)涫欠駜?yōu)化要看阻抗失配的情況如何。
  • 材料影響否? 對于材料,主要考慮的是磁芯Bs/u’+ju’’
  • 寄生/耦合影響否?對于元器件之間的寄生/耦合作用是否影響濾波器的性能,主要是從器件工藝/布局方面來考慮,通過優化器件的布局來盡量減少影響作用,提高性能。

改善濾波器性能/體積的可能方法:

  • 低通濾波器的精細設計
  • 新型濾波器結構設計

二. 無源EMI濾波器性能改善設計
                     無源EMI濾波器性能改善設計
無源LC反射濾波或吸收濾波,可覆蓋150kHz-1GHz。

              •EMI濾波器應處于阻抗失配狀態
              •電感、電容應有足夠的電壓、電流容量
              •Ldm電感、Cx、Cy電容有最大值限制

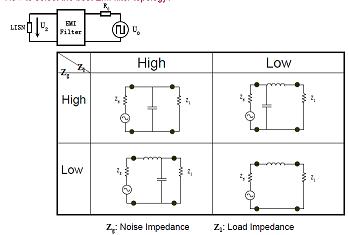

如何選擇EMI濾波器拓?fù)洌?br />
                  如何選擇EMI濾波器拓?fù)洌? /><br />

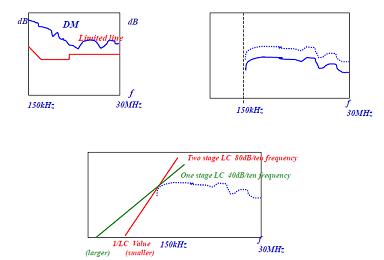

如果一階濾波器無法滿足要求,可以使用多階濾波器。[page]<br />

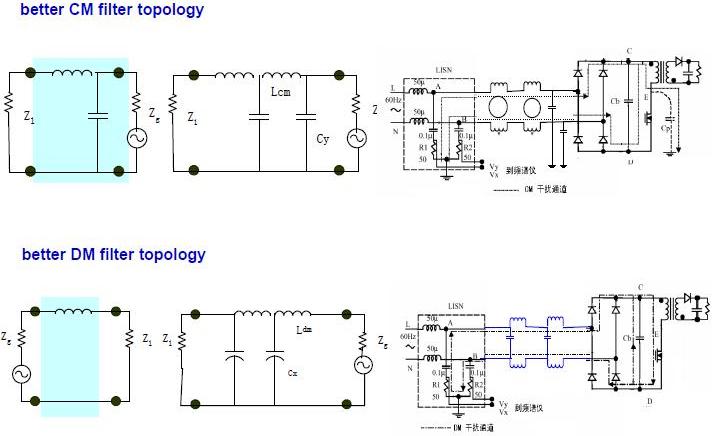

 <strong>改善的CM/DM濾波器拓?fù)洌?br />
<br />
</strong> <img height=

電感
                           電感
        電感[page]
 改進方案
                                               改進方案

                                                             短管腳并小容值電容PCB引線也要短


                                    加大匝間距漸進繞組
                                                                     加大匝間距漸進繞組



L磁飽和/頻率的影響
            L磁飽和/頻率的影響
                                                         高飽和密度磁芯 合適橫截面積
                         選擇寬帶磁材料、u"大的材料更適合高頻
                                                        選擇寬帶磁材料、u"大的材料更適合高頻

LC溫度的影響
                                                           LC溫度的影響
 濾波器L/C器件雜散耦合的影響
                                                          濾波器L/C器件雜散耦合的影響
                                                 濾波器L/C器件雜散耦合的影響[page]
寄生參數/耦合的抑制
                              寄生參數/耦合的抑制

 電感EPC的抑制
                                     電感EPC的抑制

 電容ESL抑制
                               電容ESL抑制
耦合的抑制
                  耦合的抑制[page]

EMI濾波器小型化設計技術

EMI的小型化主要受電源原始噪聲大小、電感與電容體積影響,通過采用新型磁材料、平面化集成設計、混合濾波器設計的方式,可以有效減小其體積。

平面集成設計

平面電磁集成化

                               平面集成設計
                                   平面集成設計
                        平面電磁集成化

平面集成電容、電感集成
                                   平面集成電容、電感集成
   平面集成電容、電感集成

混合集成化
                混合集成化

小結:EMC標準的提升,要求抑制器件的高頻性能進一步提升;EMI的小型化主要受電源原始噪聲大小、電感與電容體積影響,通過采用新型磁材料、平面化集成設計、混合濾波器設計等方式,可以有效減小其體積。
