【導讀】在現代電子系統設計中，電源管理集成電路(PMIC)已經成為復雜電源架構的核心組件，其設計靈活性遠超傳統電源解決方案。傳統方案主要關注效率和電壓調節，而現代PMIC則集成了多個電源軌、時序控制邏輯、故障保護和遙測功能于單一緊湊器件中，大大提升了系統集成度和可靠性。

PMIC的技術演進與應用價值

多通道PMIC能夠同時管理多個電源輸出，每個通道為系統的不同部分提供穩定電壓。更值得關注的是，這些器件還可以配置為多相工作模式，通過并聯多個通道來提供單個大電流軌，有效取代了傳統的單通道大電流調節器。這種創新方法確保各個通道均等分擔負載，避免單一通道過載，在需要大電流傳輸且要求高效率和可靠性的應用中顯得尤為重要。

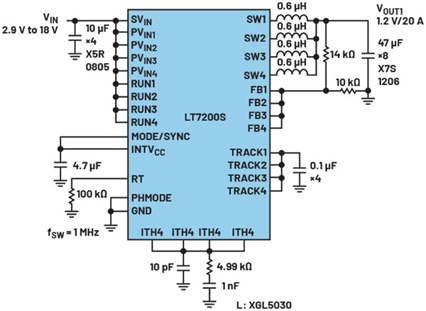

四相并聯，用作20 A單輸出PMIC

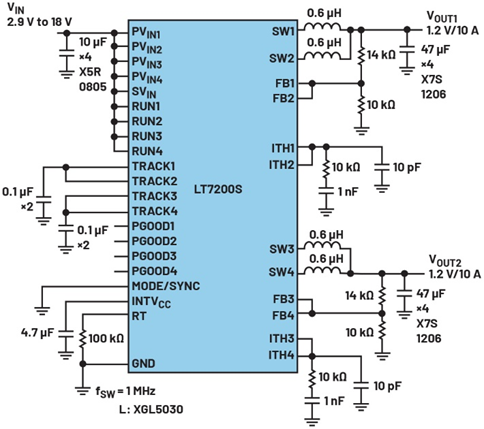

雙相并聯，用作10 A/10 A雙輸出PMIC

如今，PMIC已廣泛應用于數字信號處理器、處理器、FPGA和微控制器等復雜器件中，滿足不同子系統對功率水平的多樣化需求。

應對大電流挑戰的封裝與并聯技術

為滿足日益增長的大電流需求，各大廠商推出了創新解決方案。以LT7200S為例，它采用薄型5mm×6mm、48引腳LQFN封裝；而ADP5055和ADP5056則采用5.00mm×5.50mm LGA封裝。這些緊湊封裝全都支持并聯能力，可實現大電流供電，在有限空間內提供最大功率輸出。

FPGA與SoC的電源管理解決方案

隨著數據速度提升和工作負載增長，F(xiàn)PGA和SoC對電源提出了更高要求。電源系統不僅需要提供更大電流，還要實現更高功率密度，同時保持簡便性和可靠性。對于需要15A以上電流的系統，LT7200S穩壓器支持并聯并錯相運行，確保功率輸送高效穩定。該器件采用四相架構，四個內部同步降壓型穩壓器通道可高效并聯，每個通道能輸出或吸收±5A電流。四相并聯時，可向公共輸出端提供高達±20A的電流，這是通過精密電流模式控制實現的，能確保所有通道間精確均流，從而提升熱平衡和系統可靠性。

先進技術與性能表現

LT7200S通過PHMODE引腳支持相位交錯，允許每個通道錯相運行，顯著減少輸入和輸出紋波。MODE/SYNC引腳支持與外部時鐘同步，實現協調切換，最大限度減少敏感應用中的噪聲。其工作頻率可通過外部電阻在400kHz至3MHz范圍內設置，滿足不同應用需求。獨特的“可鎖相、受控導通時間、恒定頻率、電流模式”架構特別適合要求快速瞬態響應的高頻、高降壓應用。

值得一提的是，LT7200S采用Silent Switcher? 2技術，通過創新設計和封裝工藝，在實現高效率的同時降低電磁干擾(EMI)。這項技術使穩壓器對PCB布局變化的敏感度大幅降低，簡化了設計流程，提升了整體性能。

在實際測試中，四相LT7200S解決方案在1MHz開關頻率下，將電壓從12V降至1.2V，可提供高達20A的連續負載電流。PHMODE引腳接GND時，每個通道產生90°相移，這種交錯操作減少了輸入電流紋波，使熱負荷均勻分布，降低了對輸入和輸出電容的要求，最小化EMI，提高了系統穩定性。

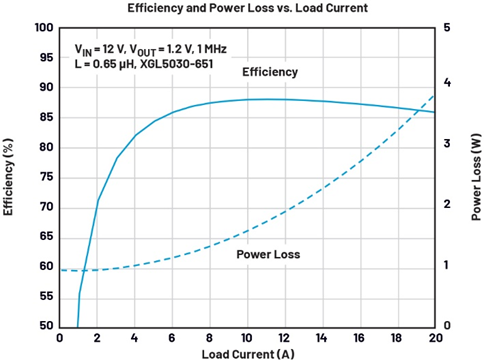

LT7200S四相效率，12 V降至1.2 V，1 MHz

測試數據顯示，該器件在12V輸入下實現了88%的峰值效率，并在20A滿負載電流下保持86%的效率。熱成像圖顯示，LT7200S在四相操作期間實現了良好的均流，證明了其卓越的熱管理能力。

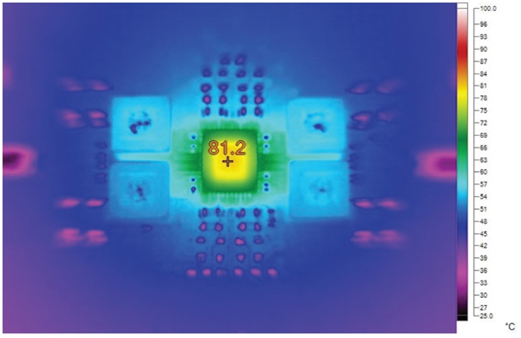

LT7200S熱圖像：12 V降至1.2 V，20 A，1 MHz，無氣流，TA = 25°C

高度集成的多通道解決方案

ADP5055和ADP5056在43引腳LGA封裝中集成了三個高性能降壓型穩壓器，滿足嚴苛的性能和電路板空間要求。這些器件可直接連接高達18V的輸入電壓，無需使用前置調節器。所有通道同時集成高邊和低邊功率MOSFET，優化了解決方案的效率。

通道1和2提供3.5A或7A可編程輸出電流，或在并聯工作模式下提供高達14A的單路輸出電流。通道3提供1.5A或3A可編程輸出電流。

ADP5055還集成了高精度8位數模轉換器(DAC)，可通過兼容PMBus?的雙線接口實現輸出電壓動態調節(DVS)。PMBus接口提供了靈活的配置選項，包括啟動和關斷時序控制、單獨的強制脈寬調制(FPWM)或省電模式(PSM)選擇、輸出放電開關和電源良好信號。這些器件的額定結溫范圍為-40°C至+150°C，適用于各種環境條件。

現代PMIC不僅提供了高效的電源管理方案，還通過高度集成和智能化控制，顯著簡化了系統設計流程，提高了整體可靠性。LT7200S、ADP5055和ADP5056等器件代表了當前PMIC技術的先進水平，它們通過創新的并聯能力、相位交錯技術和精確的均流控制，為FPGA、SoC和其他高性能處理器提供了理想的電源解決方案，推動著電子系統向著更高效率、更小尺寸和更智能的方向不斷發展。
