在工業自動化和汽車智能駕駛快速發展的今天，巨磁阻(GMR)多圈位置傳感器憑借其獨特的非接觸式測量特性，正成為位置檢測領域的關鍵技術。與傳統解決方案相比，GMR技術不僅顯著降低了系統復雜度，更在精度和可靠性方面實現了突破性進展。本文將深入解析影響GMR傳感器性能的磁路設計關鍵因素，為工程師提供實用的設計指南。
一、磁路系統構建的基礎原理
巨磁阻多圈傳感器的核心技術在于將磁性存儲單元與角度傳感模塊創新性集成，實現了精確的絕對位置檢測。這種架構對磁路設計提出了極高要求，特別是在磁場強度穩定性方面。

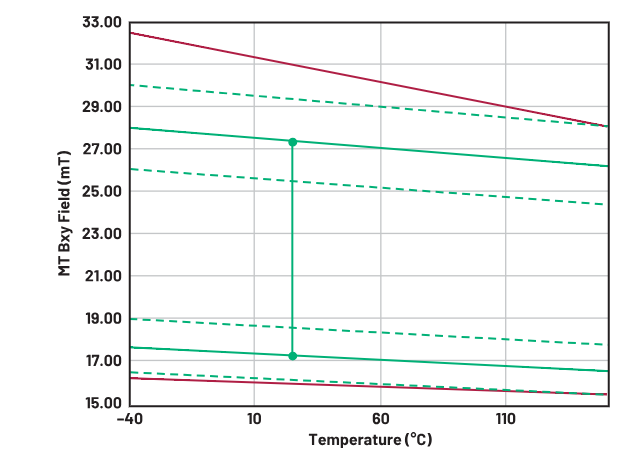

磁場窗口的精確控制成為設計首要考量。GMR傳感器需要在特定的磁感應強度范圍內（典型值為16mT至31mT）才能可靠工作。超出此范圍，輕則導致角度測量誤差，重則引發圈數計數錯誤，直接影響整個系統的運行可靠性。
在實際應用中，環境磁干擾是另一個關鍵挑戰。即便是較小的外部磁場，也可能使傳感器偏離最佳工作點；而強干擾場則可能覆蓋寫入磁場，造成數據丟失。因此，磁屏蔽設計和干擾抑制策略在系統設計中占據核心地位。
二、磁體材料選擇的工程考量
選擇適合的磁性材料是構建穩健磁路系統的第一步。不同材料在溫度穩定性、矯頑力和成本方面各具特點，需要根據具體應用場景進行權衡。
釤鈷(SmCo)磁體表現出卓越的溫度穩定性，其溫度系數與GMR傳感器自身特性高度匹配，能夠在-40°C至+150°C的寬溫范圍內保持穩定的磁場輸出。這種特性使得系統對機械公差的要求相對寬松，降低了裝配精度要求。
相比之下，鐵氧體材料雖然成本較低，但其溫度系數遠高于GMR傳感器，導致在溫度變化劇烈的環境中磁場強度波動較大，限制了其在寬溫應用中的適用性。
釹鐵硼(NdFeB) 在磁性能方面表現優異，但在高溫環境下易出現不可逆損失，需要在設計階段充分考慮工作溫度上限。
三、磁路仿真技術的實踐應用
現代磁路設計高度依賴仿真工具，主要采用解析法和有限元分析(FEA)兩種技術路線。
解析仿真基于磁體的幾何參數和材料特性進行快速計算，適用于磁體在空氣中的初步性能評估。這種方法計算效率高，適合在概念設計階段快速迭代多種方案。
有限元分析(FEA) 則能夠精確模擬復雜系統中含鐵部件對磁場分布的影響，特別是在集成磁屏蔽或附近存在導磁材料時不可或缺。雖然計算資源需求較高，但FEA可以提供磁場在三維空間中的詳細分布數據，為優化設計提供堅實依據。
工程實踐中通常結合兩種方法：先通過解析仿真確定基本參數，再利用FEA進行精細化設計和驗證。
四、集成化磁路組件的創新設計

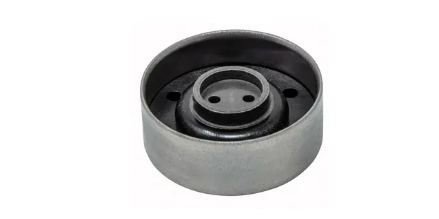

現代GMR傳感器磁路系統趨向高度集成化，將磁體、屏蔽結構和安裝接口融為一體。這種設計不僅優化了性能，還大幅簡化了裝配流程。
創新性的注塑成型工藝使得復雜形狀磁體的批量生產成為可能，特別適合汽車和工業應用的大規模制造需求。通過將磁粉與聚合物基體結合，可以在保持磁性能的同時實現復雜的幾何特征。
集成鋼質屏蔽層是另一個關鍵設計要素，既能有效衰減外部干擾磁場，又作為磁路的一部分優化內部磁場分布。精心設計的屏蔽結構可實現90%以上的干擾衰減率，確保在惡劣電磁環境中穩定工作。
安裝結構的設計同樣重要，通過過盈配合或適配襯套，同一磁體組件可適配不同直徑的傳動軸，提高了設計的靈活性和適用范圍。
五、系統驗證與性能表征方法
磁路系統的全面表征是確保設計成功的最后關鍵環節。驗證過程需要在各種可能的工作條件下測量磁場特性，包括不同溫度、氣隙和機械偏移場景。

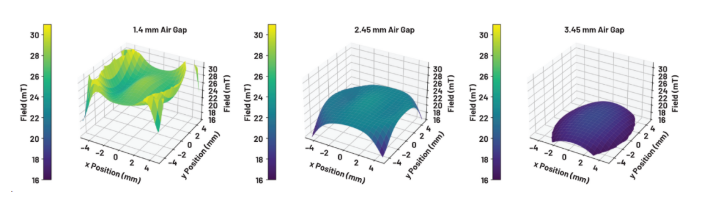

氣隙變化影響是測試重點之一。如圖3示例所示，當傳感器與磁體間距從1.42mm增加到2.45mm時，磁場強度分布會發生顯著變化。系統設計必須確保在整個允許的氣隙范圍內，磁場強度始終保持在GMR傳感器的工作窗口內。
溫度循環測試驗證磁路系統在極端溫度條件下的穩定性。通過在高低溫環境中測量磁場強度變化，可以確認磁體材料的溫度系數是否與傳感器匹配，以及集成結構在不同熱膨脹系數材料界面處的可靠性。
磁場探頭校準是獲得準確測量結果的前提。精確定標的霍爾探頭或磁阻傳感器探頭必不可少，同時需要確保測量系統本身不會對被測磁場造成干擾。
結語
巨磁阻多圈傳感器磁路設計是一項涉及材料學、電磁理論和精密機械的跨學科工程。合理的磁體選型、優化的屏蔽結構和全面的驗證測試共同構成了可靠位置檢測系統的技術基礎。隨著工業4.0和汽車電動化進程加速，這種創新傳感技術必將為設備智能化提供關鍵支撐。
