對于剛剛從事電子電路設計的新手來說，一些相近的概念是非常容易混淆的，比如開關電源和線性電源。從概念上講，似乎有些共通之處，但實際上卻并不相同，本片文章將為大家介紹開關電源和線性電源的區別。





開關電源的主要工作原理就是上橋和下橋的MOS管輪流導通，首先電流通過上橋MOS管流入，利用線圈的存儲功能，將電能集聚在線圈中，最后關閉上橋MOS管，打開下橋的MOS管，線圈和電容持續給外部供電。然后又關閉下橋MOS管，再打開上橋讓電流進入，就這樣重復進行，因?yàn)橐喠鏖_關MOS管，所以稱為開關電源。

而線性電源就不一樣了，由于沒有開關介入，使得上水管一直在放水，如果有多的，就會漏出來，這就是我們經?？吹降哪承┚€性電源的MOS管發熱量很大，用不完的電能，全部轉換成了熱能。從這個角度來看，線性電源的轉換效率就非常低了，而且熱量高的時候，元件的壽命勢必要下降，影響最終的使用效果。



也就是說，開關電源和線性電源的區別主要是他們的工作方式。

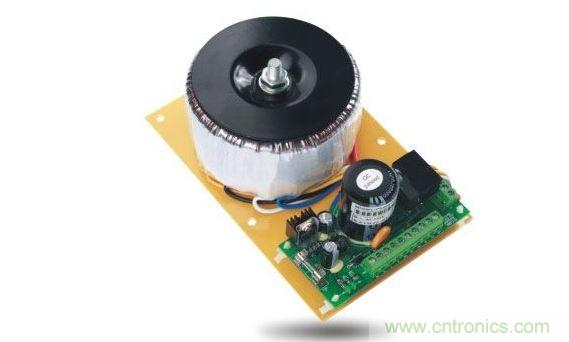

線性電源功率器件工作在線性狀態，也就是說他一用起來功率器件就是一直在工作，所以也就導致他的工作效率低，一般在50%~60%，還得說他是很好的線性 電源。線性電源的工作方式，使他從高壓變低壓必須有將壓裝置，一般的都是變壓器，也有別的像KX電源，再經過整流輸出直流電壓。這樣一來他的體積也就很大，笨重，效率低、發熱量也大。他也有他的優點：紋波小，調整率好，對外干擾小。適合用與模擬電路，各類放大器等。



開關電源。他的功率器件工作在開關狀態，（一開一關，一開一關，頻率非?？欤话愕钠桨彘_關電源頻率在100~200KHz，模塊電源在 300～500KHZ）。這樣他的損耗就小，效率也就高，對變壓器也有了要求，要用高磁導率的材料來做，比較沒有效率，他的變壓器就是一個字小。效率80%～90%吧。據說美國最好的VICOR模塊高達99%。開關電源的效率高體積小，但是和線性電源比他的紋波、電壓電流調整率就有折扣了。
